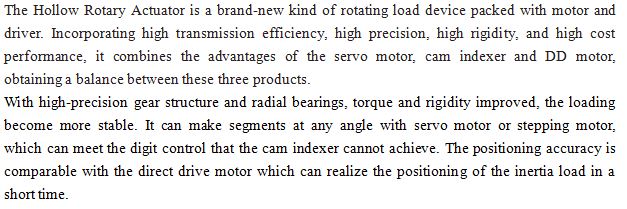

これは、テーブルサイズ200mmのギア比1:18、およびクローズドループステッピングモーターを搭載した中空ロータリー減速機の型番GSN200-18K-CSです。 GIGAGER Hollow Rotary Actuatorは、サーボモーター、カムインデクサー、DDモーターの長所を兼ね備え、これら3つの製品のバランスをとります。サーボモーターやステッピングモーターで任意の角度でセグメントを作成でき、カムインデクサーでは達成できない桁制御を満たすことができます。

1.形 中空回転減速機GSN200-18K-CSの仕様

パラメータ
モーターの種類	専用閉ループステッピングモーター
ロータリープラットフォームベアリング	クロスローラーベアリング
許容トルク	Nm	50
許容速度	回転数	100（テーブル面）
ギア比	1時18分
慣性モーメント	kg.m ²	108160×10-6
許容アキシアル荷重	N	4000
慣性負荷の許容モーメント	Nm	100
位置決め精度	分	≦2
再現性	秒	±5（0.001°）
プラットフォームの平坦度	mm	±0.005
プラットフォームの同心度	mm	±0.01
入力保護	IP	40
精密な寿命	H	20000
重量	kg	10台（モーター含む）

モータパラメータ
寸法		mm	86
定格電圧		V /相	3.36
定格電流		A /相	5.6
コイルインピーダンス		Ω/位相	0.6
コイルインダクタンス		ええと	5.2
保持トルク		Nm	9.5
慣性モーメント		g.cm ²	2500
モーター長		mm	115
エンコーダ分解能		P / R	2500
入力保護		IP	20
ステップ角		1.8°
鉛		4

専用ドライバー
入力電圧	DC48V
コマンド入力	パルス＋方向DC5V

2. 中空ロータリー減速機とは何ですか？

3. CS形中空回転減速機の製品の特徴は何ですか？

4. CS形 中空回転減速機の システム構成

5. CSモデルはいくつありますか？

6. 中空ロータリー減速機を使用できるのはどのようなタイプの機器ですか？

デモビデオリンク：

a。ジャイロテストのデモhttps://youtu.be/PwKiObIMXRM

b。 4軸または5軸のデモhttps://youtu.be/L9gheXQ6zLc

その他のビデオについては、GIGAGER Youtubeチャンネルをクリックしてください。https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. 自分のデバイスに適したモデルを選択する方法

中空ロータリー減速機のモデル選択の詳細については、カタログのモデル選択ページを参照してください。

8. GIGAGERを選択する理由

9. よくある質問

10. 関連情報

GIGAGER中空ロータリープラットフォームは、主にレーザー彫刻、タイピング、CCD検査、金型、ブラケット、回転シャフト用途などに使用されます。

私達が販売する指定は主に60、100、130、200シリーズです。製品は高い位置決め精度を持ち、逆さまに設置することができ、回転ディスク面とキャリアは直接ロックされ、そしてモーターを簡単に装備することができます。

同社の製品は国家特許認証を通過し、製品回転ディスク本体は「μ」級加工機と旋削・フライス削りで仕上げられたアルミニウム合金材料で作られています。ギヤは2ギヤ精密まで螺線形の設計を採用し、そして窒化処理の後で、硬度はHRC52に達することができます。

ディスク表面の組み立て後、各部品の平行度と垂直度を確保するために研削加工が行われます。同時に、製品は使用中の横力の問題を考慮し、ディスク表面の横力アーム荷重を支えるために「クロスローラーベアリング」を採用しています。

このフルレンジの製品はドイツのハイデンハイン角度アナライザーでテストされており、ギアのバックラッシュと繰り返しの公差は完全に検査されています。

中空回転ステージの特長

*中空構造

中空回転プラットフォームのターンテーブルは中空構造であり、サーボモータは側面で接続されて冶金工具内のエアパイプおよびワイヤの設置を容易にする。

高い繰り返し位置決め精度

中空回転プラットフォームは、出力トルクを増加させるために単段ヘリカルギア減速を採用しています。ギア精度グレードは5グレード未満です。加えて、フレキシブルギャップ調整機構は、２つのギアの中心距離を変えることによってバックラッシュを制御し、中空回転プラットフォームを空にする。戻りは非常に小さく、繰り返し位置決め精度は5秒未満です。

高剛性

中空回転プラットフォームのターンテーブルは、一組の精密クロスローラベアリングによって支持されています。ベアリングのころは90度ずらして配置され、ころの直径はベアリングの内輪と外輪の間の軌道サイズよりもわずかに大きいので、クロスローラーベアリングは次のようになります。軸受けによって支えられるサーボ回転のプラットホームの回転盤は放射状、軸方向および転倒のようなさまざまな時を支えることができるように内および外リングおよびローラー、そして剛性率は慣習的な軸受けのそれの10倍以上あります。

*高い回転精度

サーボロータリープラットフォームの組み立て後、プラットフォームのクロスローラベアリングが回転の中心として使用され、ターンテーブルの同軸性を確実にするためにターンテーブルの外径と端面が再び研磨されます、並列処理など。許容範囲

*モーター構成

中空回転プラットフォームは、フランジと入力軸穴をカスタマイズすることによってインターフェースのサイズを柔軟に変えることができ、あらゆるブランドのサーボモーターとステッピングモーターを接続するのに適しています。

応用

1、CNCインデックス装置

2、ロボット関節

3、工作機械の4番目の加工軸

4、軍用レーダー

5、自動生産ライン

人気ラベル: 中空ロータリー減速機、中国のメーカー、サプライヤー、工場、高品質
