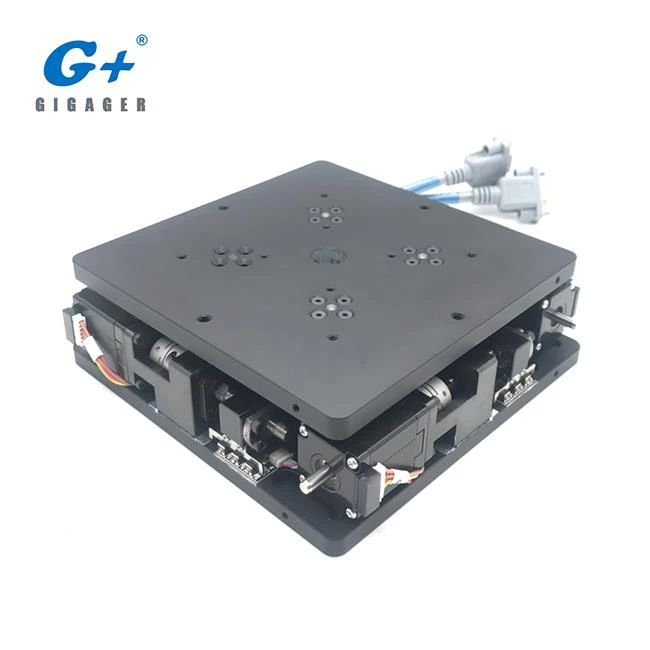

GIGAGER XYシータアライメントステージXXY160-50-170、XXYアライメントステージまたはUVWステージとも呼ばれます。 GIGAGER XXYアライメントプラットフォームは、ユーザーのさまざまなデザインニーズを満たすために、中空デザインと中実デザインの両方で利用可能です。
1. XYシータアライメントステージXXY160-50-170の仕様
仕事台 | 160×160 | 精度レベル | G：2μm |
基本サイズ | 170×170 | B：5μm | |
高さ | 50 | P：10μm | |
直線ストローク | ±5 | ドライバーねじ | 0601 |
アクションアングル | ±3° | 提案する負荷 | 水平≤20KG |
アクションフラットネス | ±0.03 | 表面処理 | サンドブラスト処理 |
ドライバ | ステッピングモーター28L | - | - |
2. XYシータアライメントステージとは何ですか？
3. GIGAGER XYシータアライメントステージの製品機能は何ですか？
4. GIGAGER XYシータアライメントステージの動作モード
* A、B、Cは回転軸、Dはスレーブ軸
5. いくつのモデルが利用可能ですか？
6. どのタイプのデバイスでXXYアライメントステージを使用できますか？
|
|
電子検査装置 | 多軸CNC装置 |
|
|
ラミネート機 | マニピュレータ |
|
|
| レーザー加工装置 | 研磨機 |
ビデオリンク：https://youtu.be/N5LYWt6WYIU
その他のアプリケーションについては、GIGAGER Youtubeチャンネルをクリックしてください。https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
7. 自分のデバイスに適したモデルを選択する方法
機種選定のご提案につきましては、弊社技術員にご連絡ください。
8. XXYアライメントステージを設置するにはどうすればいいですか？
9. GIGAGERを選択する理由
10.よくある質問
XXYステージは、半導体、TFT-LCDディスプレイ、およびPCBの製造に広く使用されている、3自由度（DOF）、XYおよびΘを持つ一般的なアライメントモジュールです。 それはマイクロメートルレベルの位置合わせを達成するための最もコンパクトで最も安価な方法であり、そして１５００×１５００ｍｍまでのテーブルサイズを有する大型パネルを収容することができるからである。
GIGAGERは、160mmから650mmまでの幅広いXXYアライメントテーブルを提供しています。 お問い合わせへようこそ。
