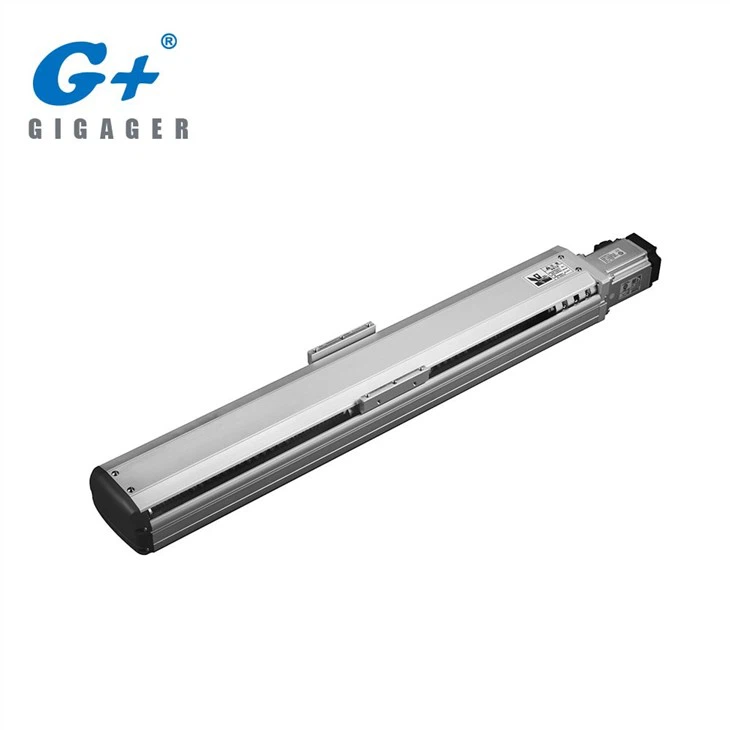

ボールねじリニアモジュール

リニアモジュールは、オートメーション業界の分野におけるリニアモーションデバイスの総称です。 リニアスライダーまたは電動スライダーとも呼ばれます。 同期ベルトまたはボールねじを使用してスライダーを動かして動かすオートマチックトランスミッションエレメントです。 オートメーション業界、半導体業界、医療業界、太陽エネルギー機器、工具機械、駐車場機器、高速鉄道および航空輸送機器、その他の関連業界で広く使用されています。

リニアモジュールは、Gigagerの主要製品シリーズの1つです。 カスタマイズされたサービスを提供できます。 https://www.gigager.net/経由で​​相談することを歓迎します

製品説明

小型、軽量、コンパクトな構造、モジュラー設計により、設置が簡単でメンテナンスが簡単です。 高速・高精度で動作します。

1. ボールねじリニアモジュールとは何ですか？

リニアモジュールは、リニアモーションを実現できる機械式トランスミッションコンポーネントです。 ボールねじ式とベルト式の2種類があります。 ボールねじタイプは、一般的にボールねじ、リニアガイド、アルミニウム合金、ボールねじホルダー、カップリング、モーター、光電スイッチなどの部品で構成されています。

ボールねじリニアモジュールは、用途に柔軟性があり、XY軸スライダーやXYZ軸スライダーなどのさまざまな要件に応じて特定のモーション構造を構成できます。 設置は、要件に応じて水平または垂直にすることができます。

2. 製品の特徴

ギガガーのボールねじリニアモジュールは一体構造を採用しています。 高精度、小型、軽量のメリットにより、設置・保守が容易です。 オプションの完全な仕様があります。

*高精度：±0.01mm

*オプションのさまざまなスライド

*スライダー上の単一の燃料ノズルでグリースを塗布し、ナットと複数のスライダーセットを同時に保守できる、業界で唯一の特許取得済みの燃料ノズル設計。これにより、保守がより便利で時間の節約になります。 お客様のご要望に応じて、設置方向は任意です。

*高剛性ボディ&アンプ; 耐巻線カバー

高剛性ボディ：一体型アルミ押出構造と元素分析を採用し、最高の剛性対重量比を実現。

耐巻線性カバー：特殊な耐巻線設計。 長いストロークを使用しても、カバーがねじれたり変形したりすることはありません。

*複数のブランドのサーボモーターと互換性があります。 多方向モーターの取り付け位置が利用可能であり、機械設計をより柔軟にします。

*真空コネクタ付きのクリーンルームに使用できます

*ネジの仕様とブランドは、精度と速度の違いに応じてオプションです。

3. 注文コーディング

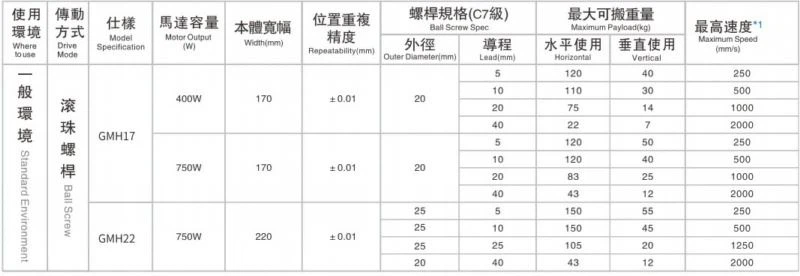

4. スペックインデックス

5.多方向モーターの取り付け位置が利用できるため、機械の設計がより柔軟になります。

6.モーターの仕様を一致させ、モジュールを取り付ける方法は？

カタログを参照するか、セールスエンジニアチームにお問い合わせください
