電気シリンダ (電気アクチュエータまたはリニア アクチュエータとも呼ばれます) は、精密機械伝達機構を介して電気モータの回転運動を直線往復運動に変換する産業オートメーションの精密作動要素です。
簡単に言えば、従来の空圧シリンダーと油圧シリンダーの機能特性を組み合わせていますが、直接動力源として電気を使用し、よりクリーンで、より正確で、より制御可能な直線運動を実現します。
コアコンポーネントと動作原理
電動シリンダーは主に 4 つのサブシステムで構成されており、これらが連携して電気エネルギーから機械エネルギーへの正確な変換を実行します。
駆動方式：通常は、AC サーボ モーターまたはステッピング モーターを使用して回転動力を提供します。減速機を内蔵しトルクを向上させたモデルもあります。
伝送システム:これがコアコンポーネントです。ネジ-ナットのペアは、モーターの回転運動をナット (ピストン) の直線運動に変換します。一般的なタイプには、ボールねじ (高効率、高精度)、遊星ローラーねじ (重荷重、高精度)、親ねじ (低速、セルフロック) などがあります。-
指導体制：内蔵ガイド レールまたはガイド ブッシュにより、ピストン ロッドのスムーズでたわみのない動きが保証されます。-
制御システム:位置、速度、推力、その他の情報をリアルタイムで監視し、コントローラにフィードバックするエンコーダやセンサーなどが含まれており、閉ループ制御が可能になります。-
作業プロセス:制御ユニット (PLC など) がコマンドを送信 → サーボドライバーがモーターを駆動して回転 → ネジが回転をナットの直線運動に変換 → エンコーダーがリアルタイムの位置フィードバックを提供して、正確な閉ループ制御を完了します。

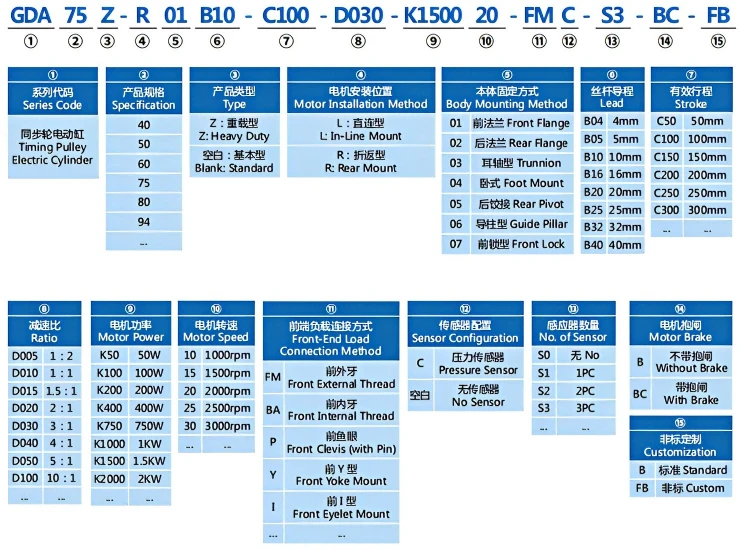

電動シリンダーの種類
電動シリンダーはいくつかの観点から分類できます。
伝達機構により: ボールねじ式（最も広く使用されています）。遊星ローラーねじタイプ（非常に頑丈な高精度）。-送りねじタイプ (低速、セルフロック)-
モーターの種類別: サーボモータータイプ（高精度・高速、主流）。ステッピング モーター タイプ（精度が中程度であればコスト効率が高い）。- DC/ACモータータイプ
実装構成により: インライン (コンパクト);折りたたみ/平行 (全長が短く、スペースを節約);縦型（全長が極めて短い）
モーションフォーム別: ピストンロッドタイプ（従来のプッシュ-）。スライドテーブル/ロッドレスタイプ（テーブルがスライドして移動、耐荷重がアップ）
伸縮組み合わせにより: 単-ステージと多-ステージ（ストローク比は大きいが、負荷容量は低い）

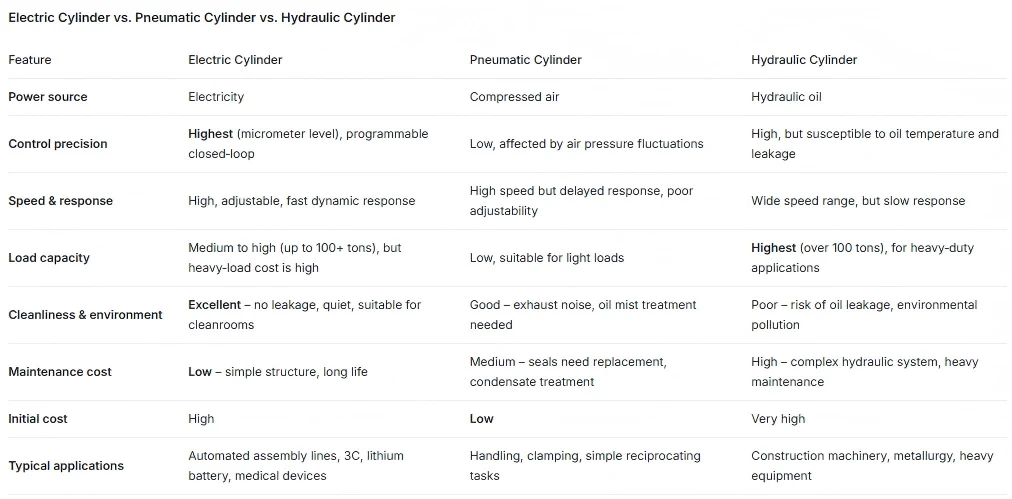

メリット、デメリット、比較
電動シリンダの主な利点
高い位置決め精度:クローズドループサーボ制御により、空気圧シリンダをはるかに上回る±0.01mm、さらには±0.005mmの再現性を実現します。
省エネでクリーン：動作中のみ電力を消費します。エネルギー使用量は空気圧システムのわずか 10 ～ 30% です。油漏れの心配がなく、清浄度が高い。
柔軟で制御可能:速度、位置、推力をプログラムできます。 PLC/PC と簡単に統合できるため、柔軟な製造が可能です。
メンテナンスの手間がかかりません:シンプルな構造で故障率が低い。定期的な注油と清掃のみが必要です。長い耐用年数。
スムーズで静かな動作:電子クッション、衝撃や排気騒音がなく、振動が非常に低い。
強い適応力：良好な密閉性。保護等級は最大 IP66。過酷な環境でも確実に動作します。
制限事項
初期費用が高い:電動シリンダー、サーボドライブ、制御システムの合計コストは、通常、同等の空気圧シリンダーのコストよりも高くなります。
耐衝撃性が低い:ボールネジなどの内部精密部品は衝撃荷重に敏感です。頻繁に衝撃を与える用途には適していません。
過負荷に敏感:モーターとドライブには過負荷保護機能がありますが、長時間の過負荷による過熱アラームを避けるために、選択時に負荷を慎重に考慮する必要があります。
応用分野
電動シリンダーは、その利点を活かして、現代の産業オートメーションの中核となる作動要素となっています。
自動化された生産ライン:モーターベアリング圧入、PCBピン圧入などの高精度プレス、位置決め、クランプ。
エレクトロニクスおよび半導体:ウェーハハンドリング、チップ配置、スクリーンラミネート – ミクロンレベルの精度が必要な作業。
リチウム電池と新エネルギー:スタッキング、巻き取り、形成プロセス中の正確な張力制御と位置決め。
テストと測定:材料疲労試験、ばね力測定などの動的試験プラットフォームとして。
物流と倉庫:自動倉庫のAGV昇降、仕分けプッシャー、シャトルフォーク。
医療および生命科学:手術ロボット、医療ベッドの正確な調整、マイクロシリンジポンプ。
産業用ロボット:ロボットの動作範囲を拡張する外部直線軸（第 7 軸）として。
航空宇宙:フライト シミュレーター用のモーション プラットフォーム、航空機コンポーネントの位置決め。
